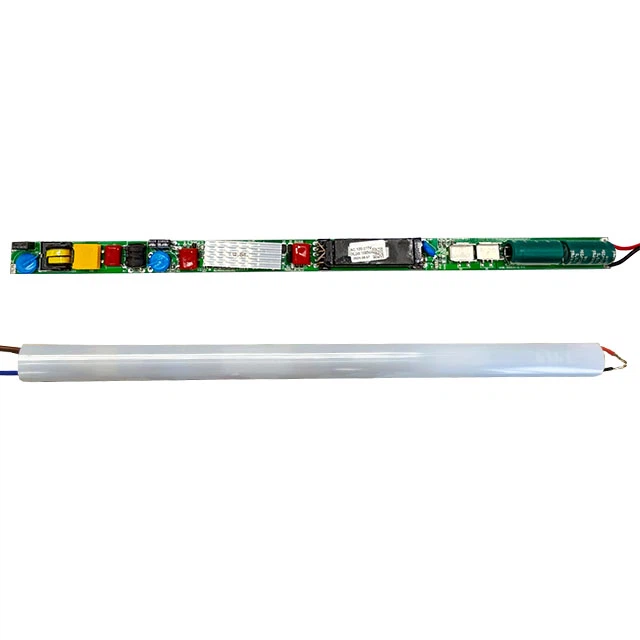

50W 24V línulegur LED drifbúnaður með plasthylkjum
Línulegur 50w 24v LED drifbúnaður með plasthlíf er tilvalinn fyrir verkefni sem krefjast stöðugrar spennu aflgjafa, þessi drif sameinar hagkvæmni og öfluga verkfræði til að mæta kröfum faglegra ljósakerfa. Hin einfalda opna ramma hönnun einfaldar samþættingu í ýmsum uppsetningum, sem gerir hana að fjölhæfri og áreiðanlegri lausn fyrir stöðugt spennuknúið umhverfi.
1. LED bílstjóri með plasthylkjum
2. 24V stöðug spennuútgangur
3. Inntaksspenna: 120-277Vac
4. Útgangsspenna: 24V
Helstu eiginleikar og kostir:
Inntak 120-277Vac
24V stöðug
Spenna úttak
Ofurþunn stærð
Hár PF og lágur THD
3 ára ábyrgð

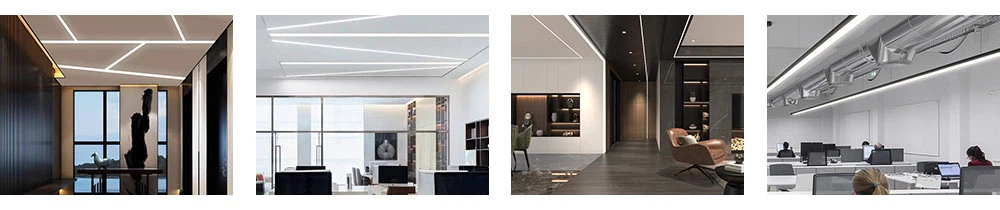

Umsóknarsviðsmynd:
Húsgögn og skápalýsing: Einnig er hægt að nota 24V stöðuga spennutæki fyrir innbyggða ljósabúnað, svo sem LED ræmur í húsgögnum eða innri lýsingu í skápum, sem gefur stöðugt afl.
Upplýsingar um vöru:
Hentar fyrir ýmis verslun innanhúss, svo sem þríþétt ljós og línuleg innrétting. Þessi vara kemur með plasthlíf og viðeigandi einangrunarvörn er nauðsynleg við notkun.
|

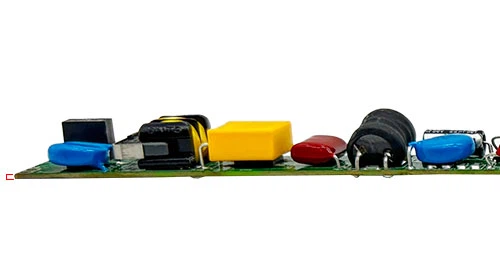

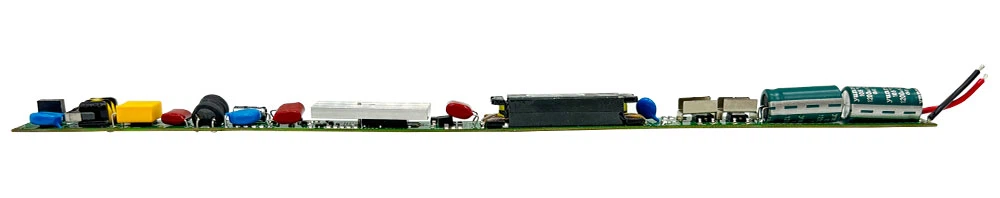

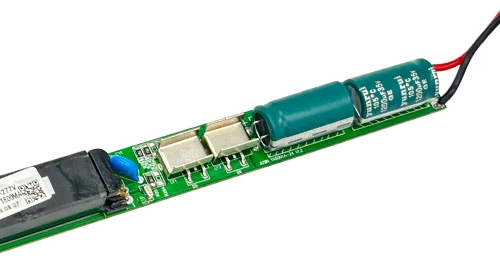

notar endingargóða rafgreiningarþétta og hágæða hluta. |
Þykkt koparþynnunnar er um það bil ein eyri. |
 |
 |

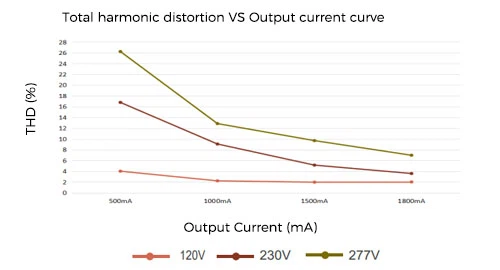

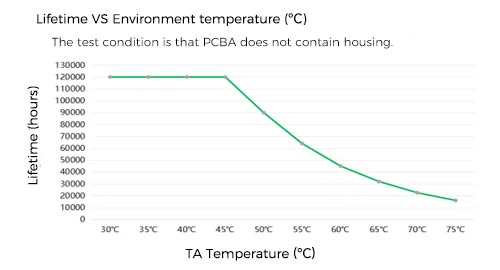

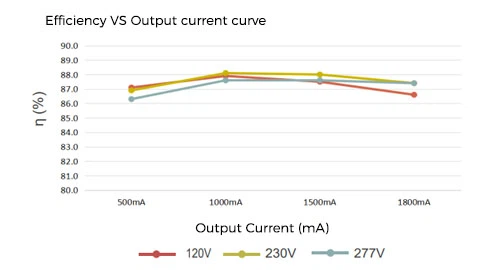

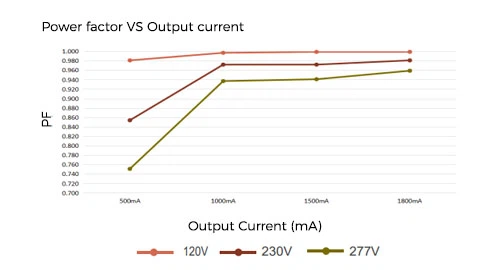

Rafmagnsferill skýringarmynd:
Prófaðu við Ta 25 gráður, úttaksspennan er 24V og straumurinn er 500mA til 1800mA
Mál (mm):
Lengd: 338mm Breidd: 19,5mm Hæð: 13mm
Leiðbeiningar um raflögn:
AC inntak tengi, tengi er tengd við rafmagn (120-277Vac), inntak blár vír tengdur við N, brúnn vír tengdur við L. Hin tengi er DC úttak tengi rauður vír tengdur við LED +, svartur vír tengdur við LED -, í sömu röð, með jákvæðu og neikvæðu LED ljósin tengd.
Vöruumbúðir:
maq per Qat: 50w 24v línuleg leiddi drif með plasthylkjum, Kína 50w 24v línuleg leidd drif með plasthylkjum framleiðendur, birgja, verksmiðju
YX50N1A
|
Pframmistöðu |
||
|
Fyrirmynd |
YX50N1A-24 |
|
|
Inntak |
Spenna |
120-277Vac(staðall) |
|
Tíðnisvið (Hz) |
50/60Hz |
|
|
Skilvirkni |
86%@120Vac fullhleðsla |
|
|
87%@230Vac fullt álag |
||
|
87%@277Vac fullt álag |
||
|
Power Factor |
Stærra en eða jafnt og 0.9@120Vac/60Hz(10-100 %) fullhleðsla |
|
|
Stærra en eða jafnt og 0.9@230Vac/50Hz(30-100 %) fullhleðsla |
||
|
Stærra en eða jafnt og 0.9@277Vac/60Hz(45-100 %) fullhleðsla |
||
|
THD (full hleðsla) |
<10 %@120Vac (10-100 %) full load |
|
|
<20 %@230Vac (40-100 %) full load |
||
|
<20 %@277Vac (65-100 %) full load |
||
|
AC straumur (hámark) |
0.41A@120Vac fullhleðsla |
|
|
0.21A@230Vac fullhleðsla |
||
|
0.18A@277Vac fullhleðsla |
||
|
Standby Power |
<1W |
|
|
Innrásarstraumur (Köld vélræsing) Hámark |
120V 20A toppur, 500us lengd (10% Ipeak) |
|
|
230V 25A toppur, 600us lengd (10% Ipeak) |
||
|
277V 35A hámark, 800us lengd (10% Ipeak) |
||
|
Lekastraumur (hámark) |
<0.5mA@277V |
|
|
Framleiðsla |
/Spennu (Vdc)/Straumur (mA) Afl (W) |
24Vdc/1800mA/43W CV |
|
Gáraspenna
|
<3% |
|
|
Rás |
Ein rás |
|
|
Spennustjórnunarstuðull |
±5% |
|
|
Útgangsspenna án álags |
24V |
|
|
Upphafstími
|
<0.5S@277V ＜1S@120V |
|
|
Yfirálag |
Álagsspennan er of há til að hægt sé að komast inn verndinni. fara aftur í eðlilegt horf eftir gefa út |
|
|
Skammhlaup |
Farðu í hikstaham og farðu aftur í eðlilegt horf eftir útgáfu |
|
|
Stærð |
|
|
Lengd |
338 mm |
|
Breidd |
19,5 mm |
|
Hæð |
13 mm |
|
Þyngd (g) |
78.5g |
|
Umhverfismál |
|
|
Öryggisstaðall |
UL8750, flokkur 2 |
|
EMC |
Samræmist FCC hluta 15 |
|
Rekstrarhitastig |
-20 gráður í 50 gráður |
|
Geymsluhitastig, raki |
-20 gráður í 85 gráður ,20-90%RH |
|
Umhverfishiti |
Ta=50 gráðu |
|
Ábyrgð Tc |
50000 klukkustund (s)@TC: ＜75 gráður |
|
Surge Protection |
LN 1KV |
|
Ip einkunn |
IP20 |
|
Bílstjóri fyrir röð |
||||||||
|
Fyrirmynd |
Max Power |
Inntaksspenna |
Útgangsspenna |
Úttaksstraumur |
Power Factor |
Skilvirkni |
Stærð |
Hittumst |
|
YX50N1A-24 |
50W |
120-277Vac |
24V |
1800mA |
0.9 |
87% |
L338*W19.5*H13 |
UL, FCC, CE |
